GWINTOWNIK M10 RĘCZNY M10x1.5 mm. HSS DIN-352/1P
Cena regularna:
towar niedostępny
dodaj do przechowalni
4
Opis

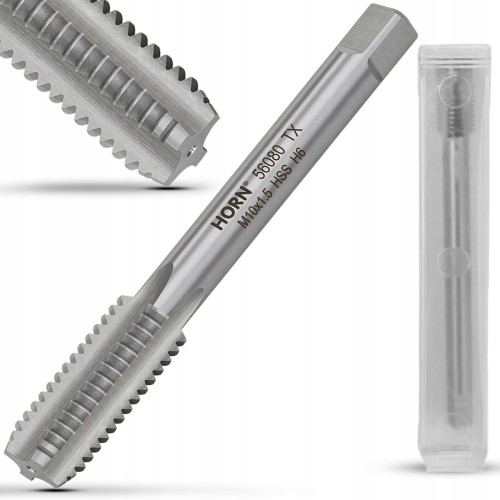

GWINTOWNIK M10 RĘCZNY M10x1.5 mm. HSS DIN-352/1P
⚠️Zastosowanie:⚠️
Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.
⚙️Specyfikacja techniczna:⚙️
☑️marka: Horn
☑️typ gwintu: metryczny zwykły prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️ilość rowków wiórowych: 3.
☑️zarys gwintu: kąt 60°.
☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
☑️w zestawie dedykowane plastikowe etui.
✔️Normy:
✅Zgodne z normą: DIN-352/1P.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO2 (6H).
Zalecana średnica otworu pod gwintowanie to ø8.5 mm.
✏️Wymiary (rysunek techniczny):
- gwint (d1): M10.
- skok gwintu (P): 1,5 mm.
- długość części całkowitej (l1): 70 mm.
- długość uchwytu zabieraka (l2): 8 mm.
- średnica uchwytu zabieraka (d2): kwadrat 5.5 mm.
