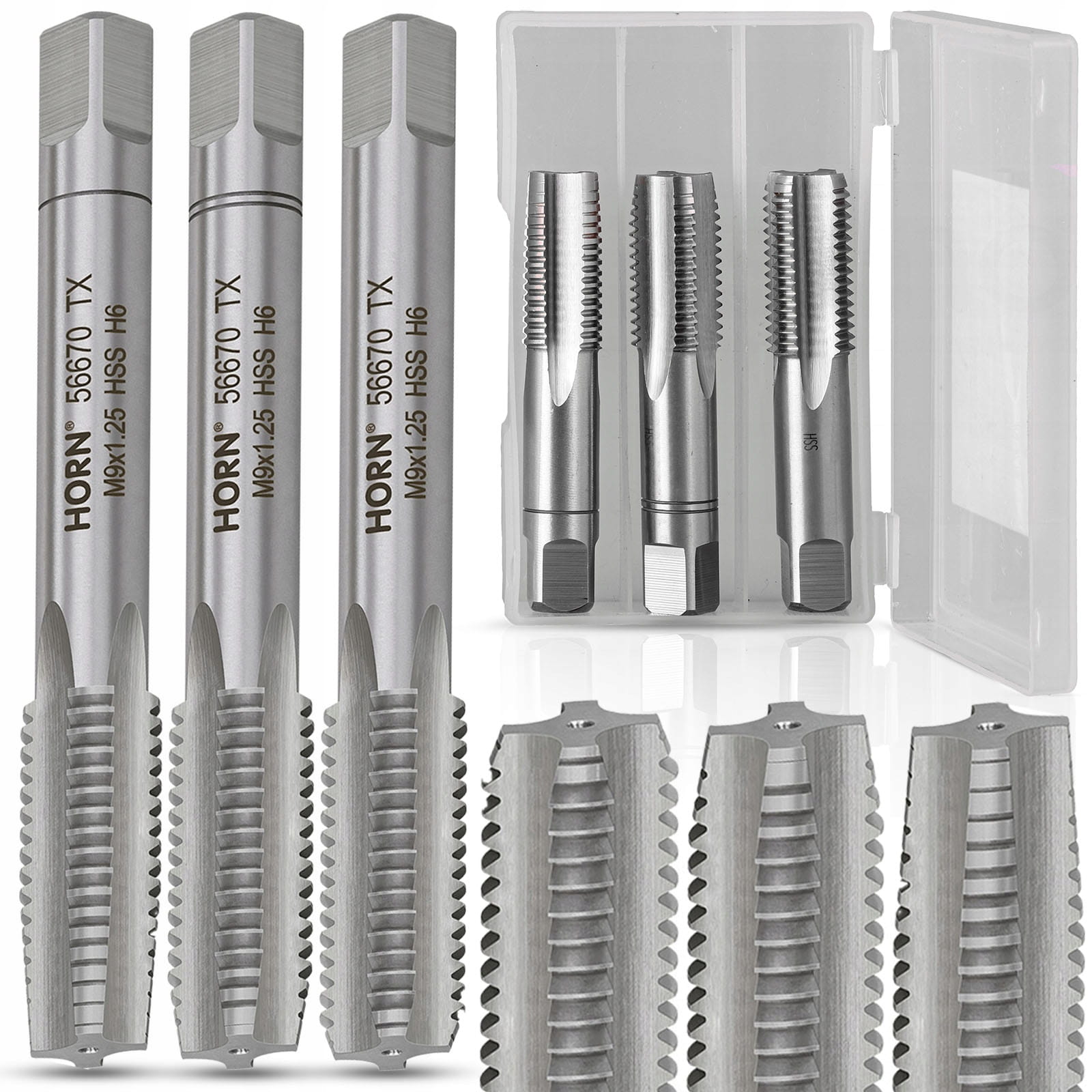

GWINTOWNIK M9 HSS GWINT M9x1.25 mm. KOMPLET 3 SZT

⚠️Zastosowanie:⚠️

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.

⚙️Specyfikacja techniczna:⚙️

☑️marka: Horn.

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 4.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

✔️Normy:

✅Zgodne z normą: DIN-352/3-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø6.8 mm.

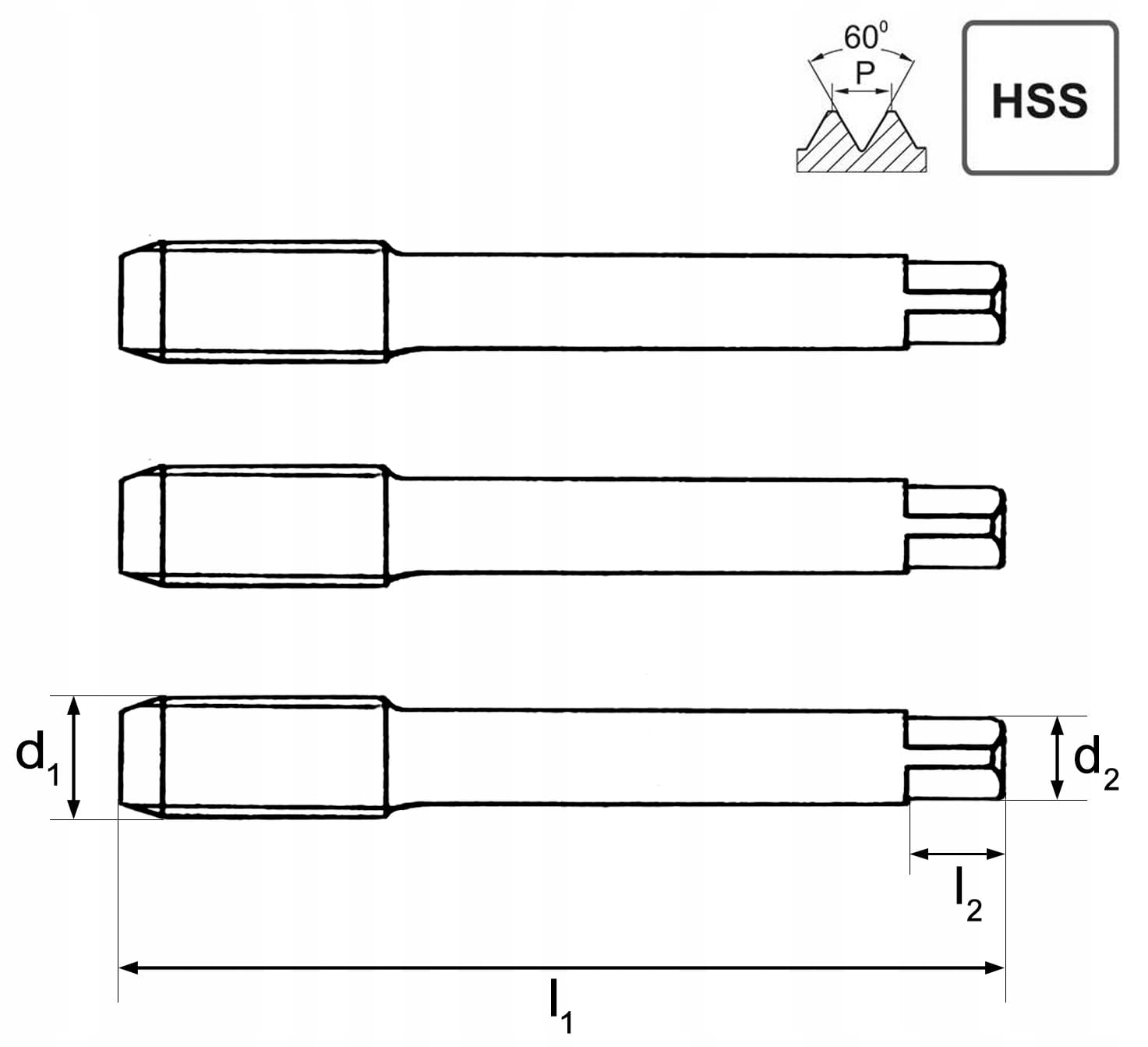

✏️Wymiary (rysunek techniczny):

• gwint (d1): M9.
• skok gwintu (p): 1.25.
• długość części całkowitej (l1): 65 mm.
• długość uchwytu zabieraka (l2): 6.5 mm.
• średnica uchwytu zabieraka (d2): kwadrat 5.0 mm.

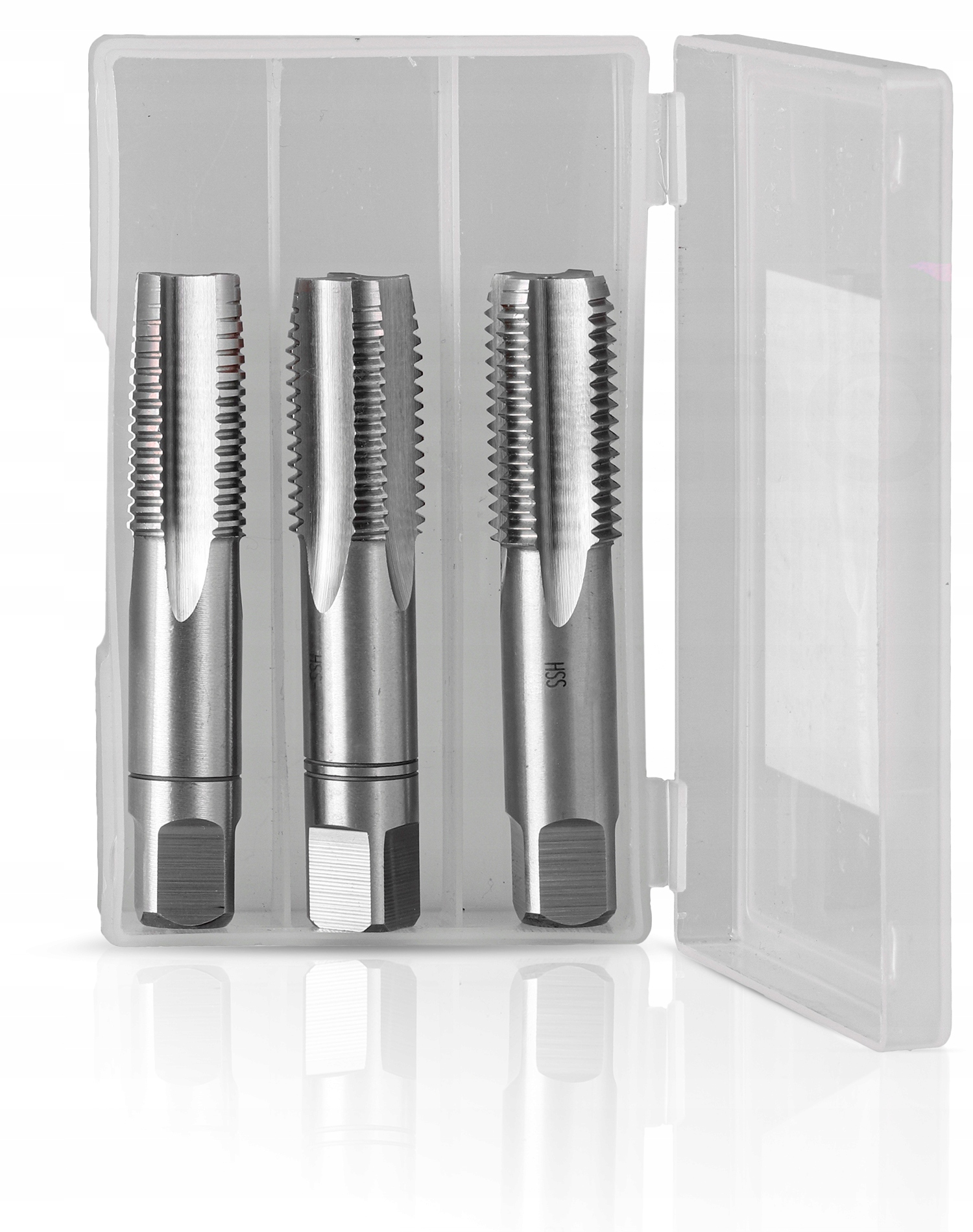

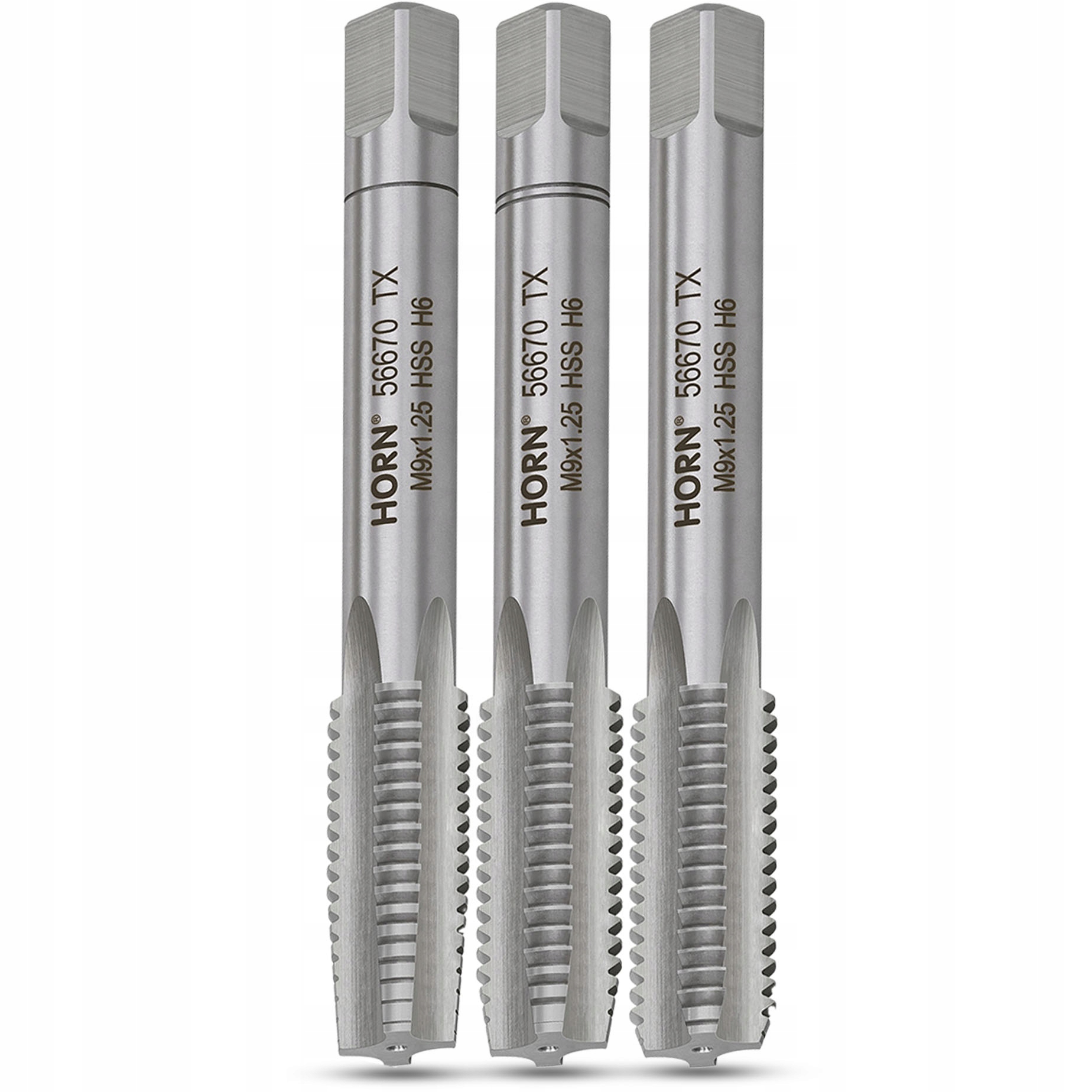

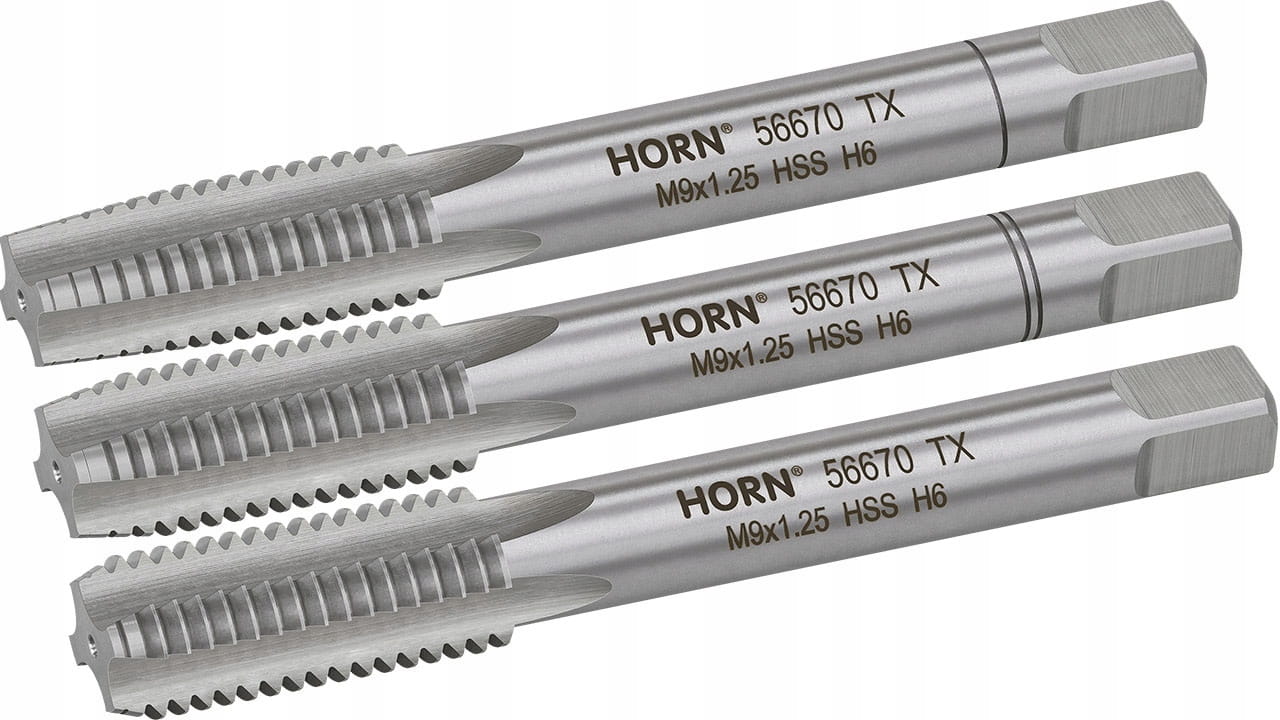

Komplet składa się z 3 gwintowników:

• Nr1 zdzierak: z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°.

• Nr2 pośredni: z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°.

• Nr3 wykańczak: z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°.
