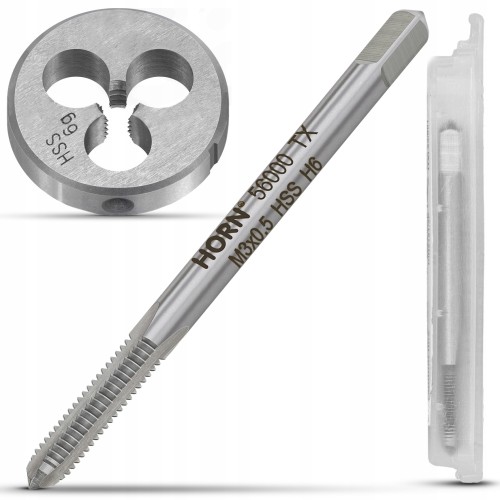

GWINTOWNIK RĘCZNY M3, DIN-352/1P+ NARZYNKA M3x0.5

Dostępność: duża ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 15,99 zł
zawiera 23% VAT, bez kosztów dostawy
15.99
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: -
Kod produktu: DF22-2680D

Opis

GWINTOWNIK RĘCZNY M3, DIN-352/1P+ NARZYNKA M3x0.5

Gwintownik metryczny M3x0.5:

⚙️Specyfikacja techniczna:⚙️

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

✔️Normy:

Zgodne z normą: DIN-352/1-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø2.5 mm.

✏️Wymiary (rysunek techniczny):

  • gwint (d1): M3.
  • skok gwintu (P): 0.50 mm.
  • długość części całkowitej (l1): 40 mm.
  • długość uchwytu zabieraka (l2): 6 mm.
  • średnica uchwytu zabieraka (d2): kwadrat 2.7 mm.

Narzynka metryczna M3x0.5:

✔️Specyfikacja techniczna:

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️nakrój: 1.75P.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø20x5mm.

✔️Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).

✏️Wymiary (rysunek techniczny):

  • nacinany gwint (d1): M3.
  • skok gwintu (P) - 0,5 mm.
  • średnica zewnętrzna (d2): 20 mm.
  • grubość narzynki (h1): 5 mm.
  • otwory wiórowe (W): 3.
  • zalecana średnica wałka pod gwintowanie: ø2.90 mm.
