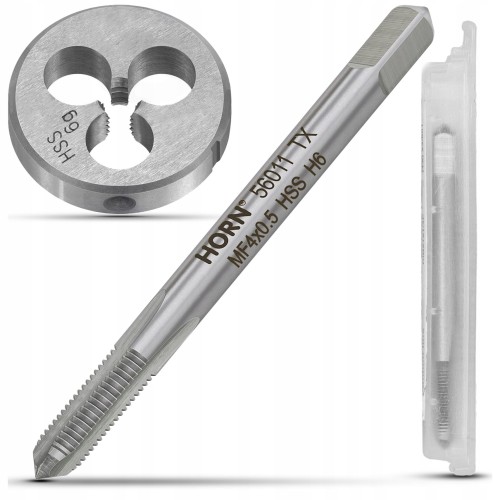

GWINTOWNIK RĘCZNY M4, DIN-2181/1P+ NARZYNKA M4x0.5
0
Opis
GWINTOWNIK RĘCZNY M4, DIN-2181/1P+ NARZYNKA M4x0.5
Gwintownik metryczny M4x0.5:
⚙️Specyfikacja techniczna:⚙️
☑️typ gwintu: metryczny zwykły prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️ilość rowków wiórowych: 3.
☑️zarys gwintu: kąt 60°.
☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
☑️w zestawie dedykowane plastikowe etui.
✔️Normy:
✅Zgodne z normą: DIN-2181/1-P.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO2 (6H).
Zalecana średnica otworu pod gwintowanie to ø3.3 mm.
✏️Wymiary (rysunek techniczny):
- gwint (d1): M4.
- skok gwintu (P): 0.50 mm.
- długość części całkowitej (l1): 45 mm.
- długość uchwytu zabieraka (l2): 6 mm.
- średnica uchwytu zabieraka (d2): kwadrat 3.4 mm.
Narzynka metryczna M4x0.5:
✔️Specyfikacja techniczna:
☑️typ gwintu: metryczny zwykły prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️nakrój: 1.75P.
☑️zarys gwintu: kąt 60°.
☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
☑️w zestawie dedykowane plastikowe etui.
Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø20x5mm.
✔️Normy:
✅Zgodna z normą: DIN-EN 22 568.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO (6g).
✏️Wymiary (rysunek techniczny):
- nacinany gwint (d1): M4.
- skok gwintu (P) - 0,5 mm.
- średnica zewnętrzna (d2): 20 mm.
- grubość narzynki (h1): 5 mm.
- otwory wiórowe (W): 3.
- zalecana średnica wałka pod gwintowanie: ø3.90 mm.
