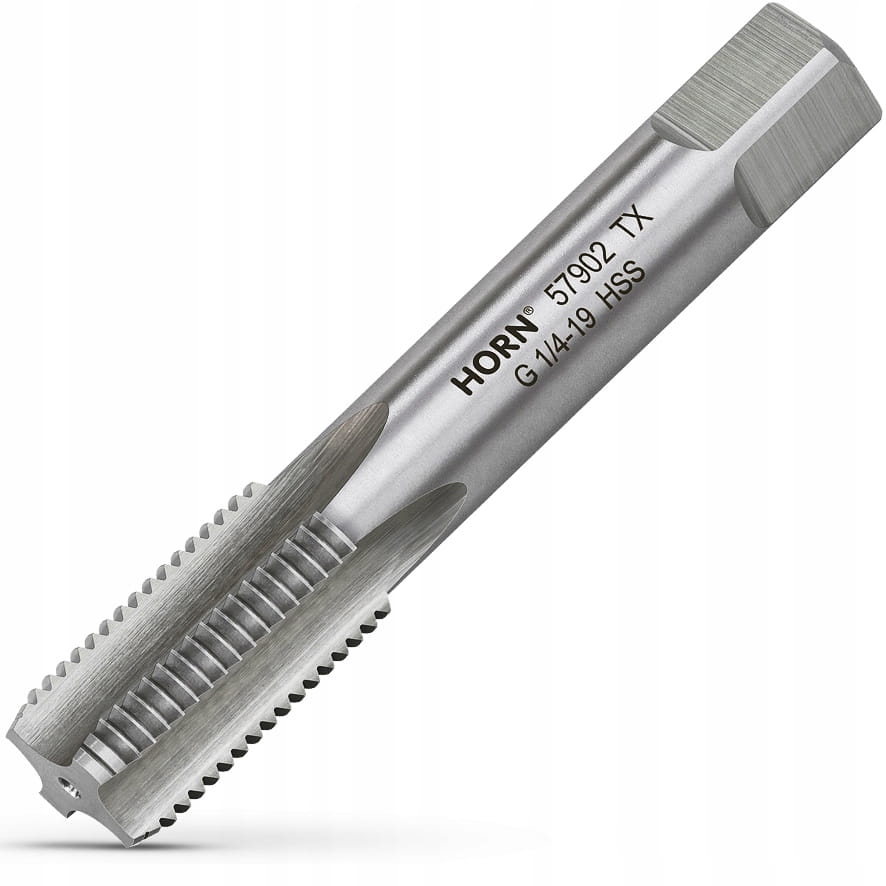

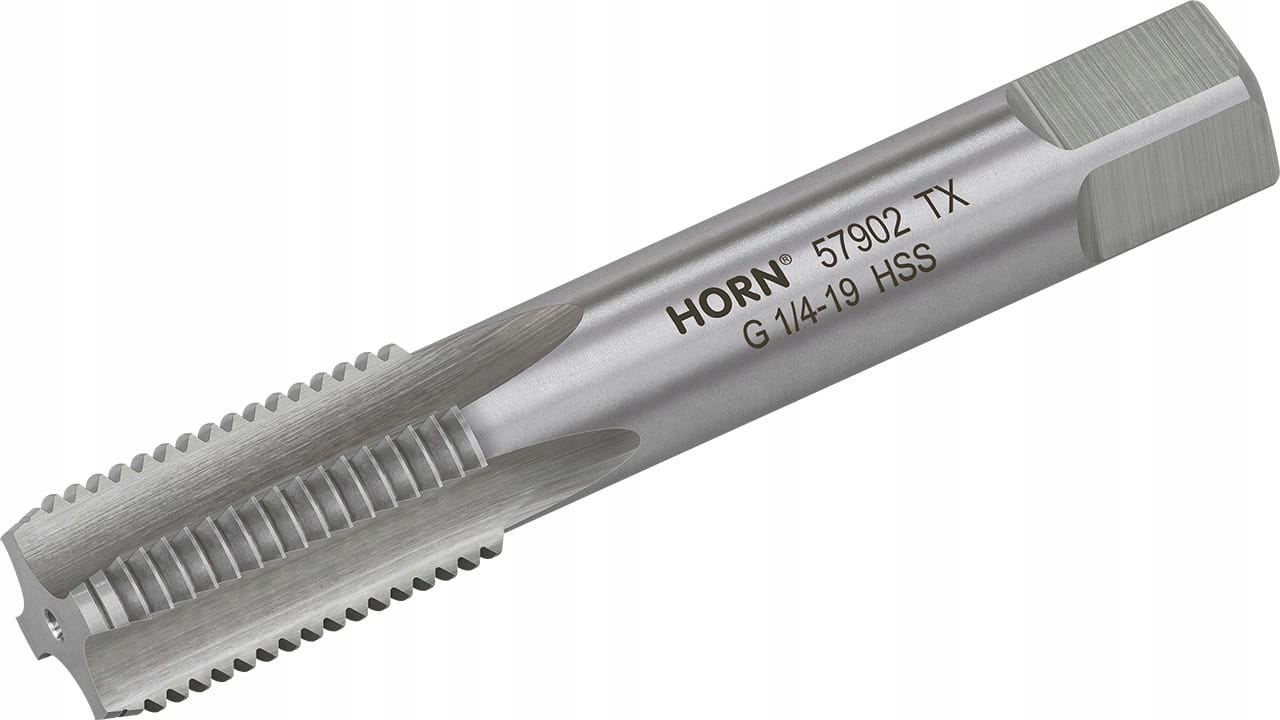

GWINTOWNIK RUROWY 1/4'' - 19 GWINT CALOWY HSS DIN5157 WALCOWY HYDRAULICZNY
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
GWINTOWNIK RUROWY 1/4'' - 19 GWINT CALOWY HSS DIN5157 WALCOWY HYDRAULICZNY
⚠️Zastosowanie:⚠️

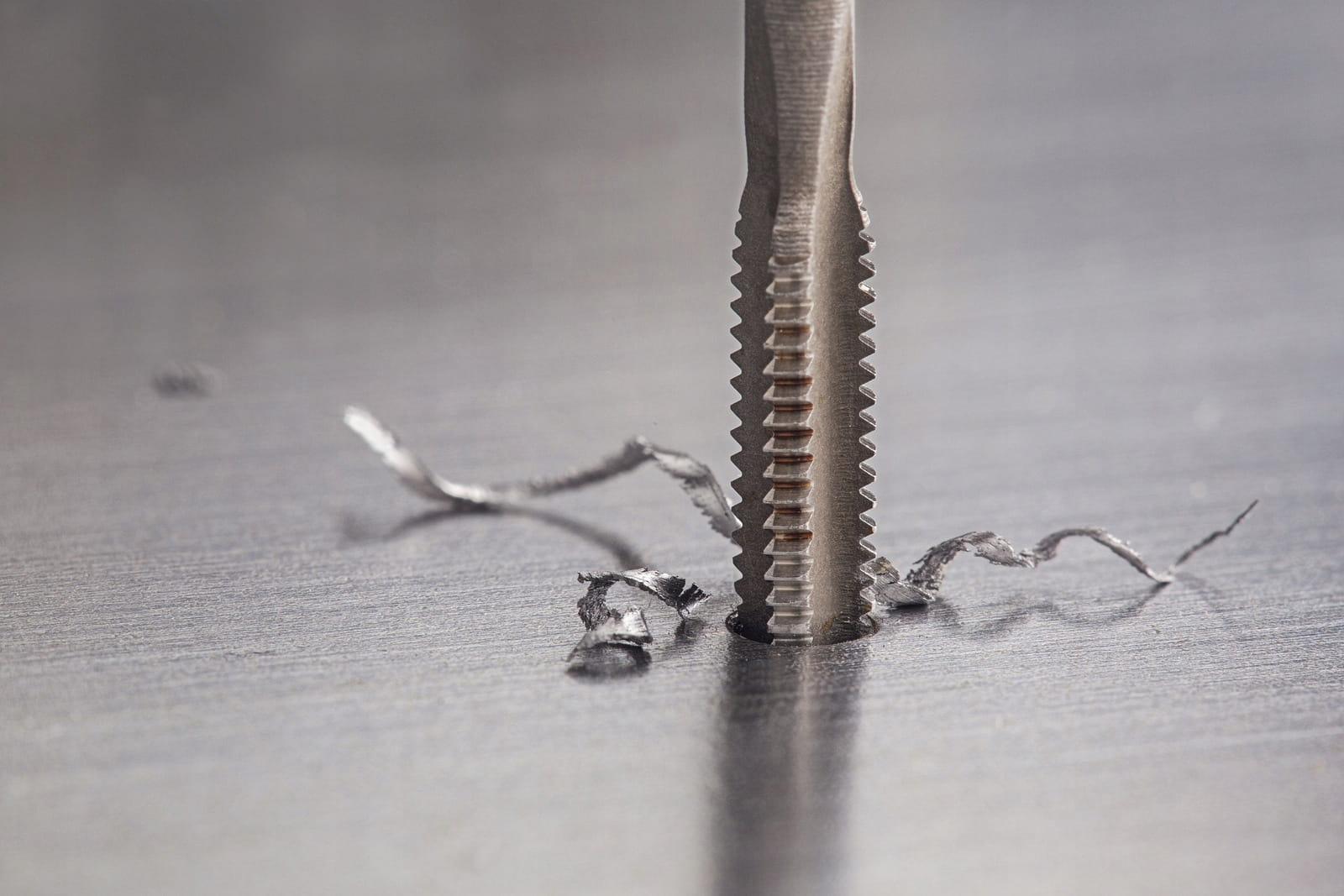

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa, miedzi aluminium
⚙️Specyfikacja techniczna:⚙️
☑️marka: Horn
☑️typ gwintu: calowy rurowy prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️ilość rowków wiórowych: 3.
☑️zarys gwintu: kąt 55°.
☑️materiał wykonania: stal (HSS) stopowa narzędziowa NC6 (W-1.2063).

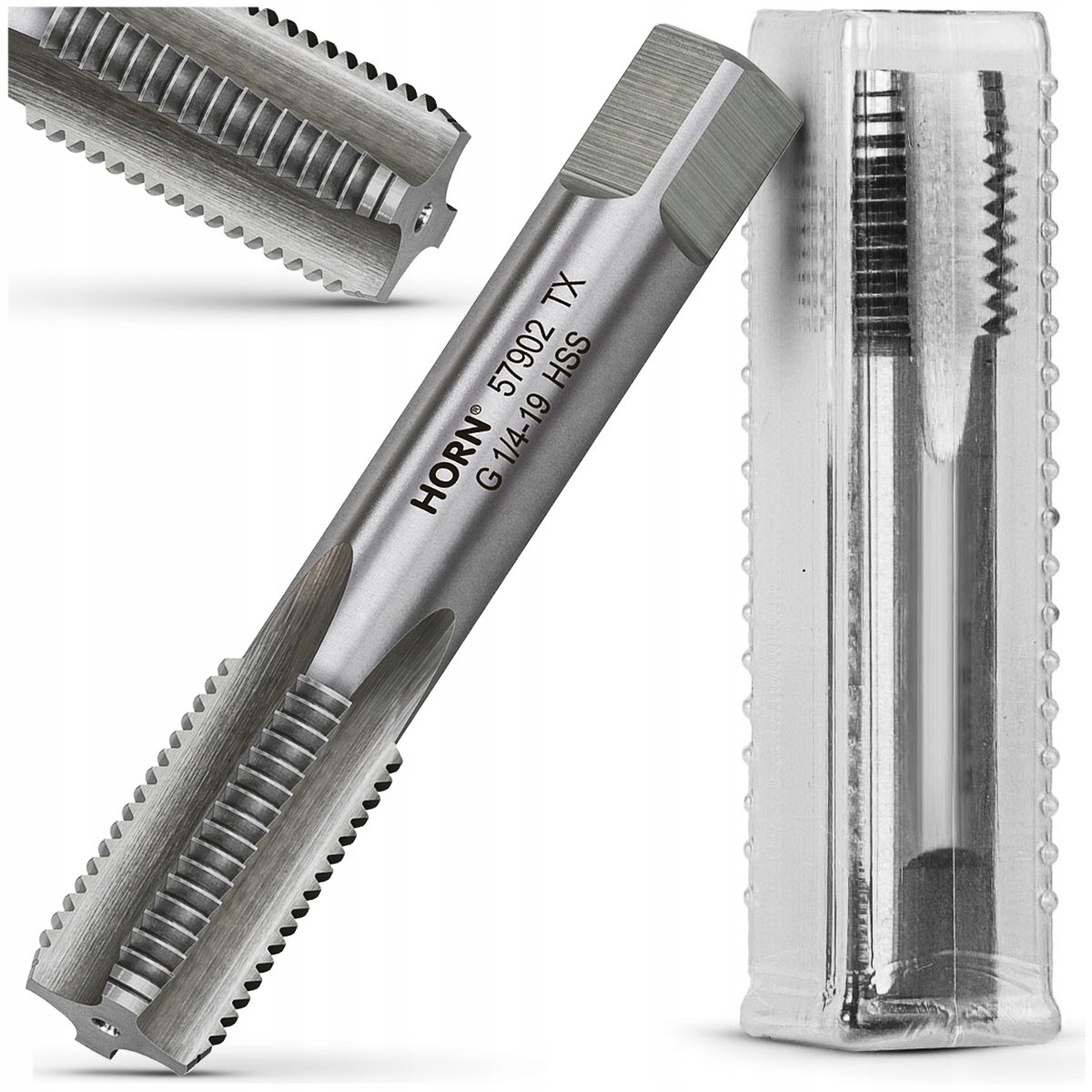

☑️w zestawie dedykowane plastikowe etui.
✔️Normy:
✅Zgodne z normą: 5157
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO2 (6H).
Zalecana średnica otworu pod gwintowanie to ø11,8 mm.
✏️Wymiary (rysunek techniczny):
- gwint (d1): G 1/4" (13,16 mm.)
- ilość zwojów na cal: 19
- skok gwintu (P): 1,337 mm
- długość części całkowitej (l1): 70 mm.
- długość uchwytu zabieraka (l2): 12 mm.
- średnica uchwytu zabieraka (d2): kwadrat 9 mm.
