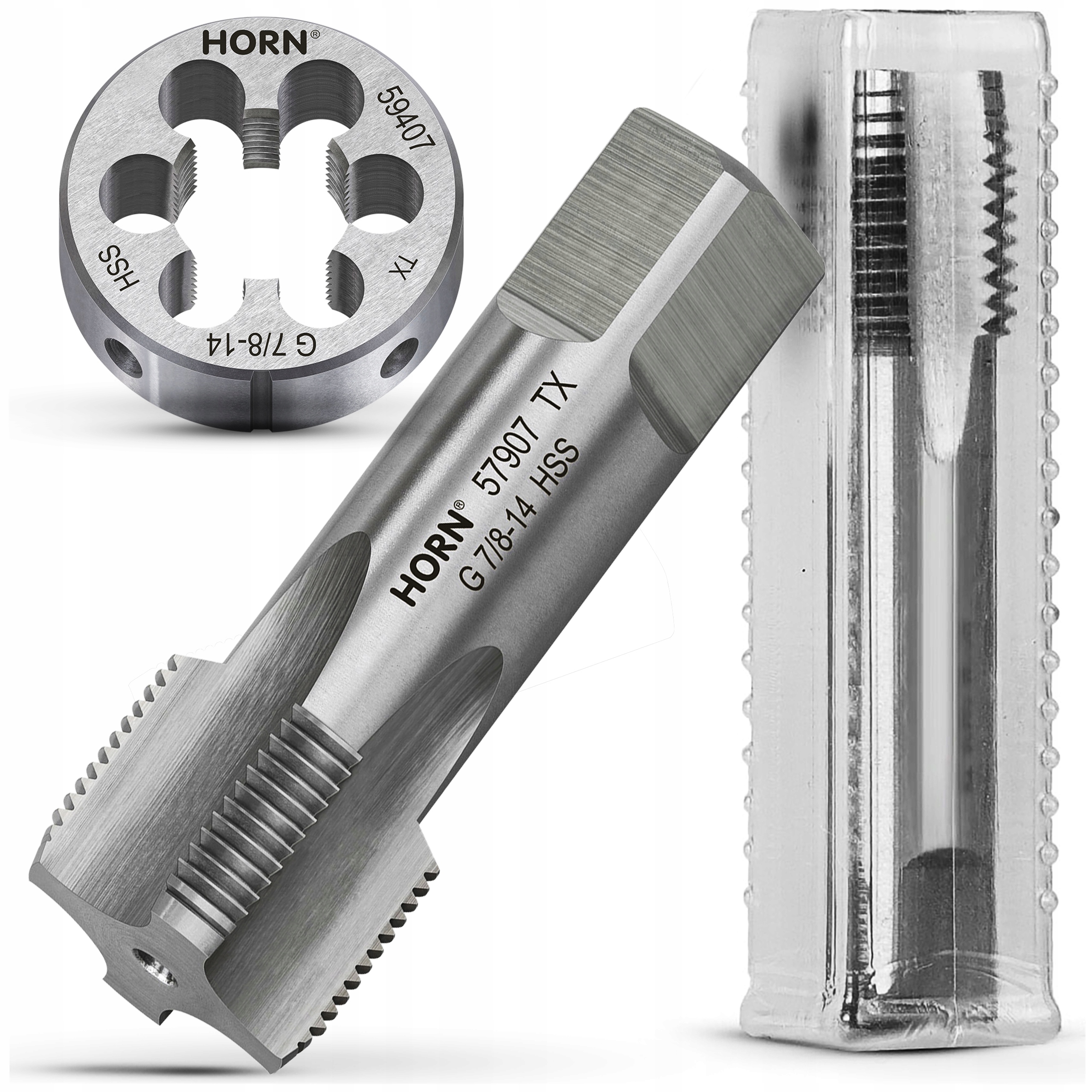

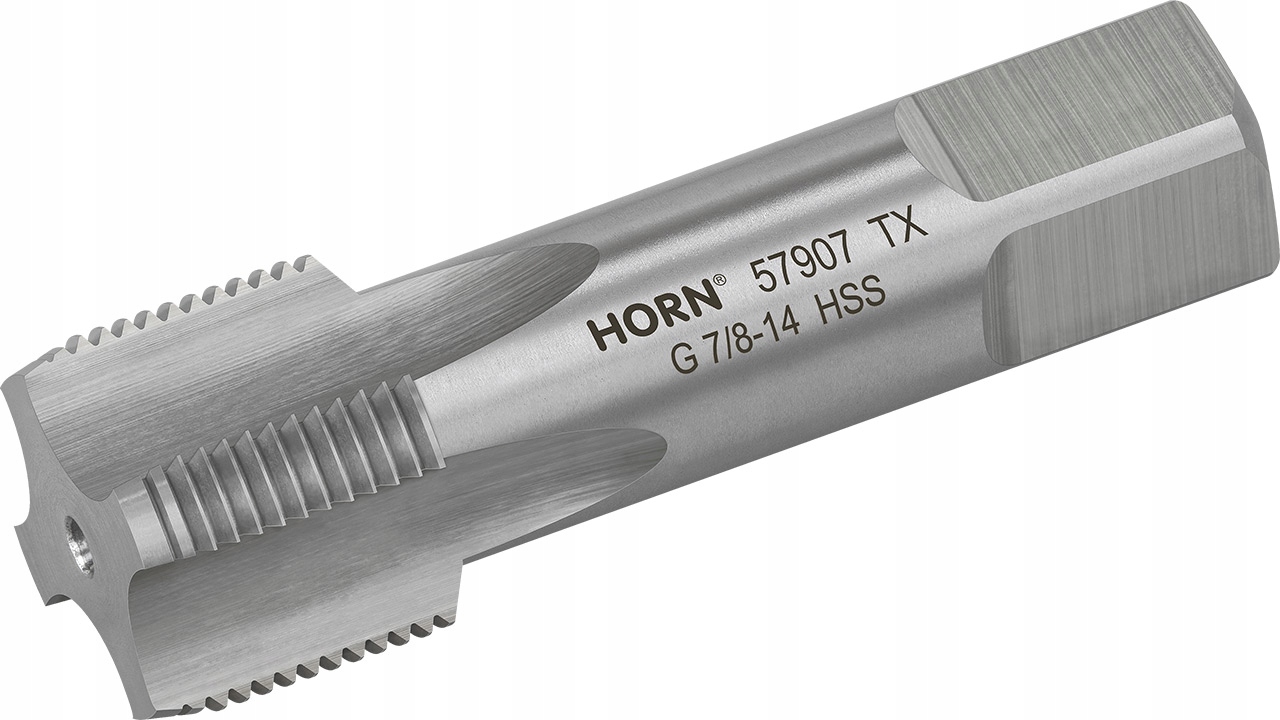

GWINTOWNIK RUROWY 7/8'' - 14 GWINT CALOWY HSS DIN5157 WALCOWY + NARZYNKA

⚙️Specyfikacja techniczna:⚙️

☑️marka: Horn

☑️typ gwintu: calowy rurowy prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 55°.

☑️materiał wykonania: stal (HSS) stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

✔️Normy:

✅Zgodne z normą: 5157

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø28,25 mm.

✏️Wymiary (rysunek techniczny):

• gwint (d1): G 7/8"  (30,2 mm.)
• ilość zwojów na cal: 14
• skok gwintu (P): 1,814 mm
• długość części całkowitej (l1): 90,4 mm.
• długość uchwytu zabieraka (l2): 21 mm.
• średnica uchwytu zabieraka (d2): kwadrat 17,6 mm.

⚙️Specyfikacja techniczna:⚙️

• marka: Horn.
• typ gwintu: calowy rurowy prawoskrętny
• twardość: 60°HRc (+/-1°).
• zarys gwintu: kąt 55°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

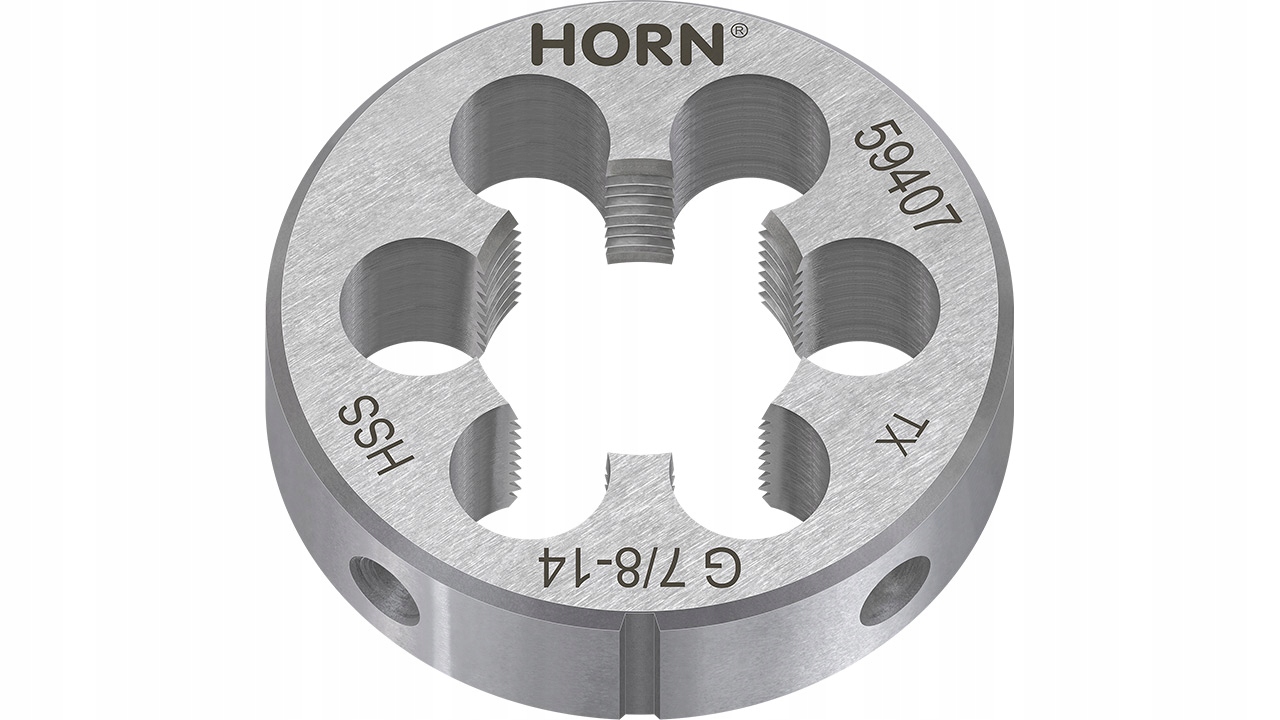

☑️Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø64,3x18 mm.

✔️ Normy:

✅ Zgodna z normą: DIN-EN 24 231.

✅ Norma gwintu: ISO DIN-13.

✅ Tolerancja gwintu: ISO (6h).

☑️Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych aukcjach.

✏️ Wymiary (rysunek techniczny):

• gwint (d1): G 7/8"  (30,2 mm.)
• ilość zwojów na cal: 14
• skok gwintu (P): 1,814 mm
• średnica zewnętrzna (d2): 64,3 mm.
• grubość narzynki (h1): 18 mm.
• otwory wiórowe (W): 6
