GWINTOWNIKI M12 RĘCZNY 2szt M12x1.25 + NARZYNKA

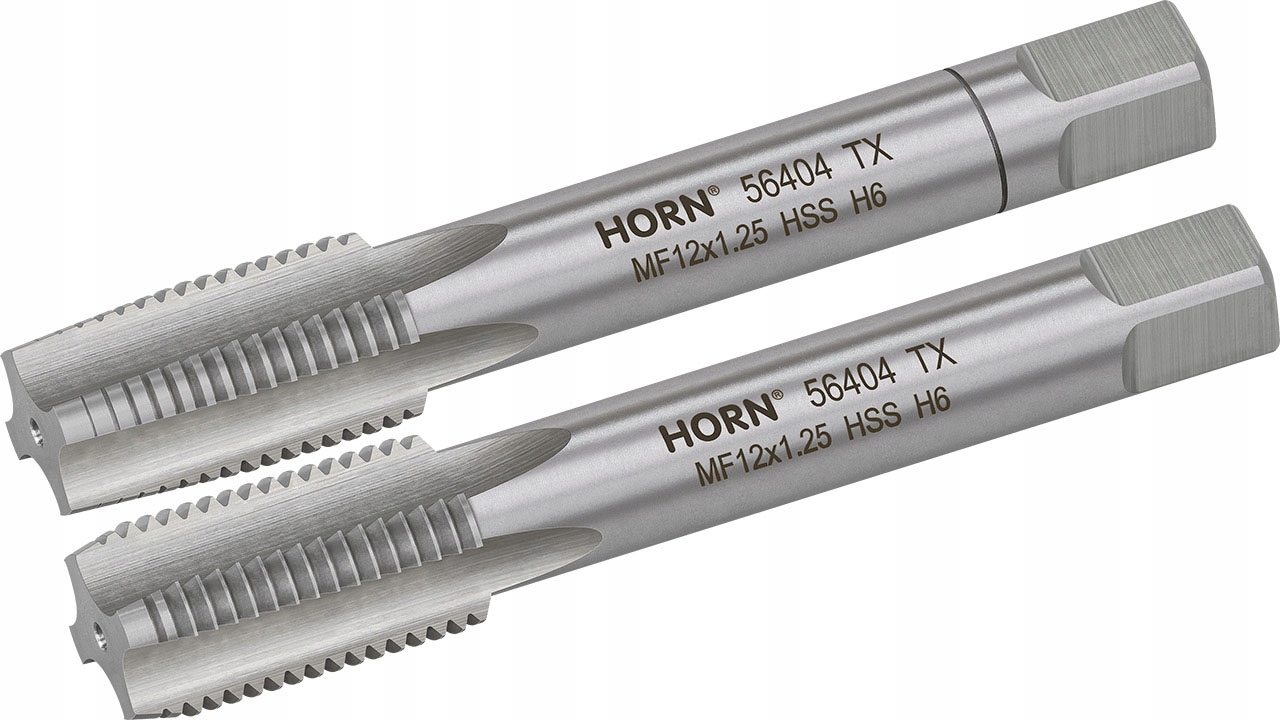

Gwintowniki metryczne M12x1.25:

⚙️Specyfikacja techniczna:⚙️

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

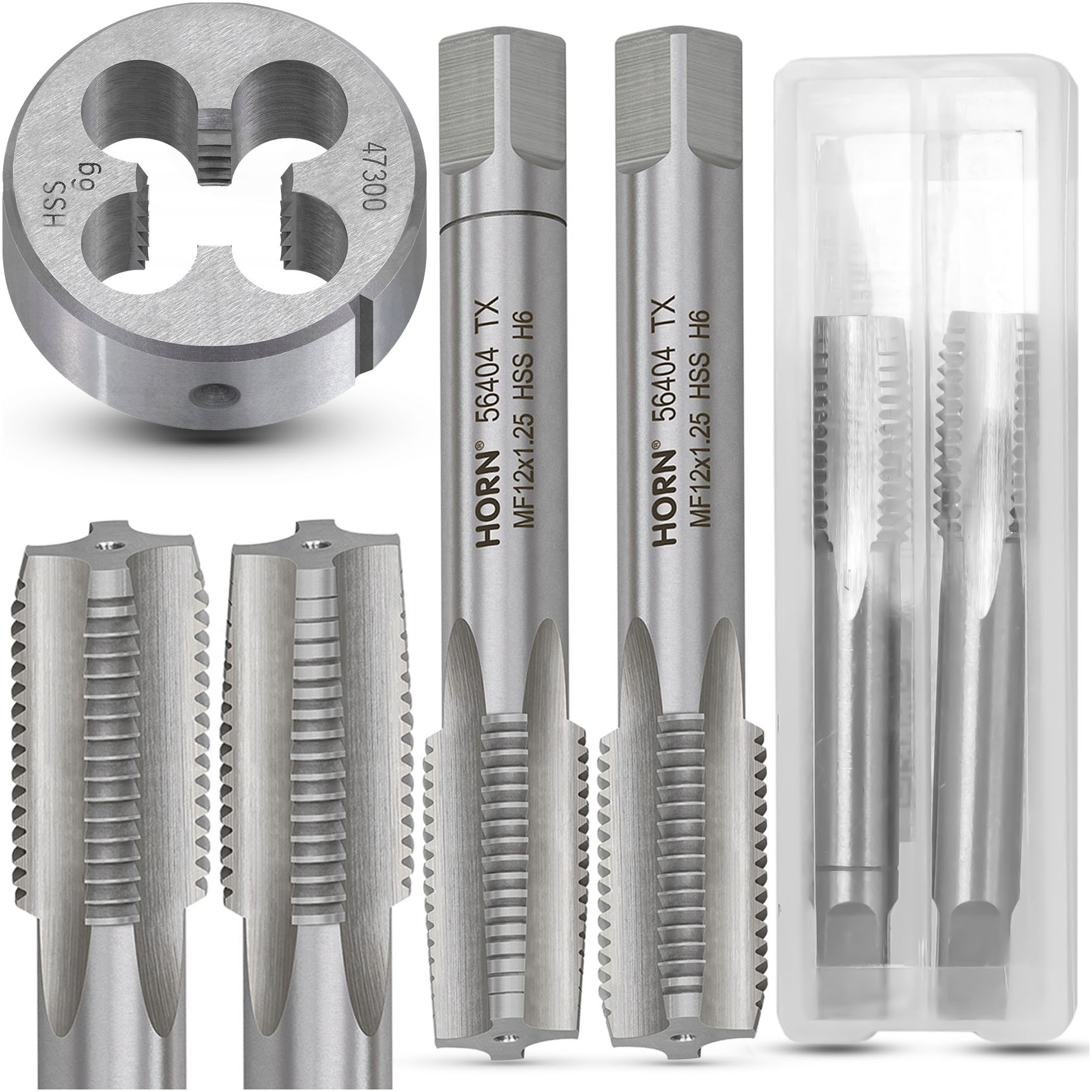

✔️W zestawie:

1️⃣gwintownik nr1 (zdzierak)

2️⃣gwintownik nr2 (wykańczak)

♻️dedykowane plastikowe etui

✔️Normy:

✅Zgodne z normą: DIN-2181/2-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø10.2 mm.

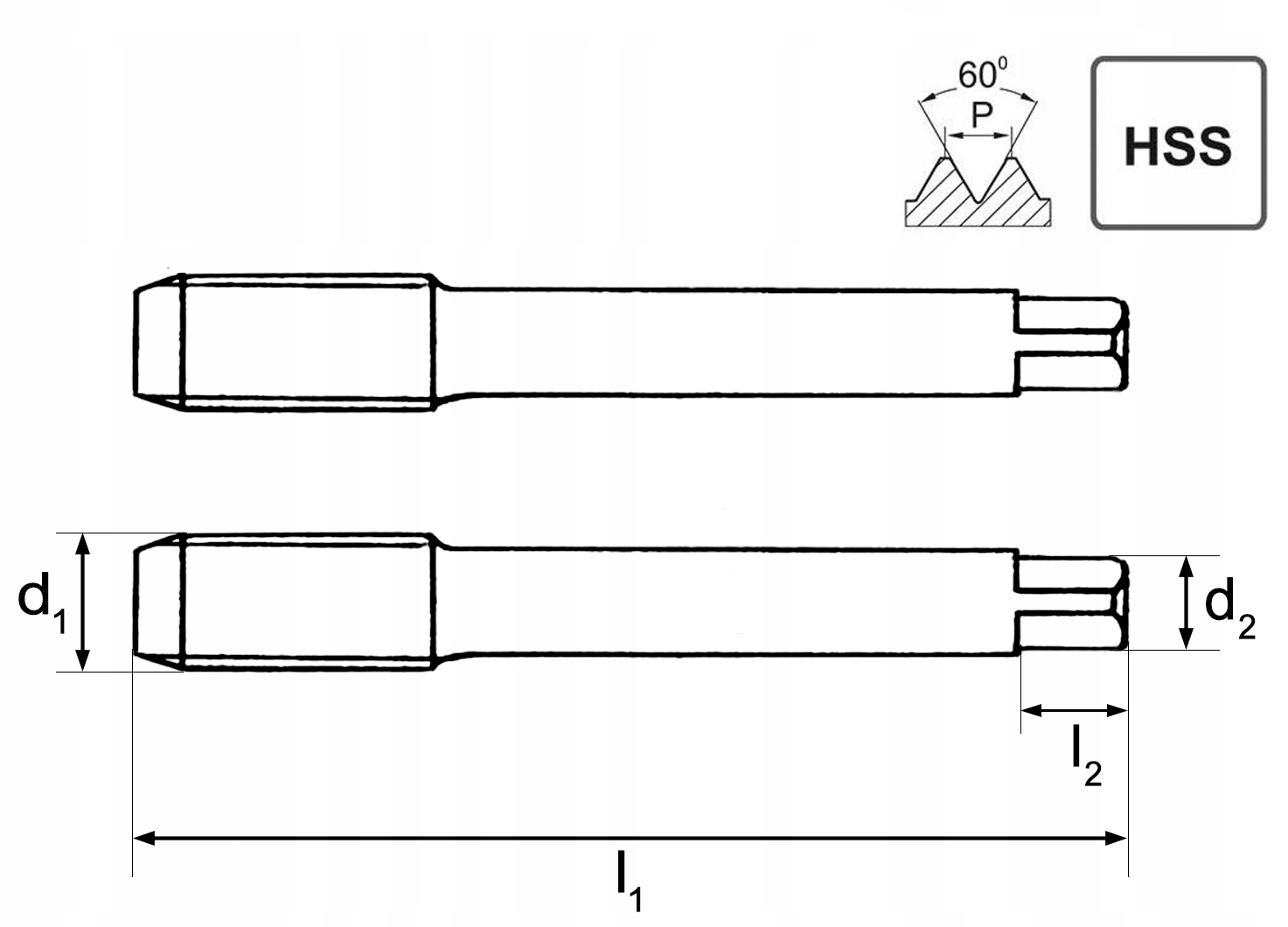

✏️Wymiary (rysunek techniczny):

• gwint (d1): M12.
• skok gwintu (P): 1.25 mm.
• długość części całkowitej (l1): 80 mm.
• długość uchwytu zabieraka (l2): 10 mm.
• średnica uchwytu zabieraka (d2): kwadrat 7.0 mm.

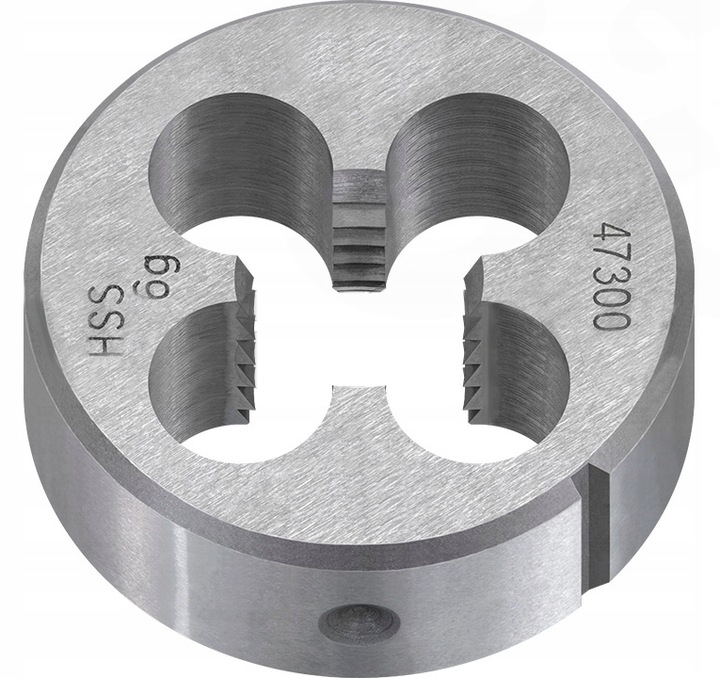

Narzynka metryczna M12x1.25:

✔️Specyfikacja techniczna:

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️nakrój: 1.75P.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø38x10mm.

✔️Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M12.
• skok gwintu (P) - 1.25 mm.
• średnica zewnętrzna (d2): 38 mm.
• grubość narzynki (h1): 10 mm.
• otwory wiórowe (W): 4.
• zalecana średnica wałka pod gwintowanie: ø11.86 mm.
