NARZYNKA M11 GWINT M11x1.5 METRYCZNA GWINTOWNIK
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

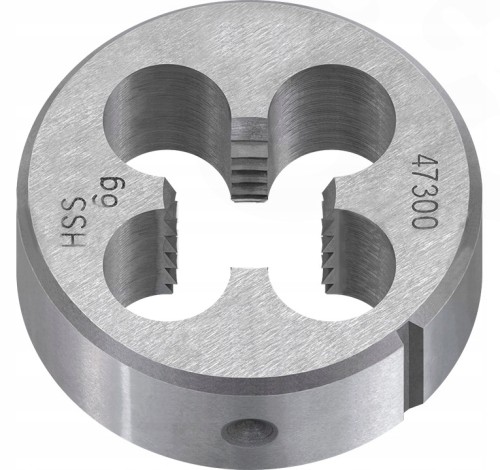

Narzynka metryczna M11x1.50:
Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.
✔️Specyfikacja techniczna:
- marka: Horn.
- typ gwintu: metryczny zwykły prawoskrętny.
- twardość: 60°HRc (+/-1°).
- nakrój: 1.75P.
- zarys gwintu: kąt 60°.
- materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø30x11mm.
✏️Wymiary (rysunek techniczny):
- nacinany gwint (d1): M11.
- skok gwintu (P) - 1.50 mm.
- średnica zewnętrzna (d2): 30 mm.
- grubość narzynki (h1): 11 mm.
- otwory wiórowe (W): 4.
- zalecana średnica wałka pod gwintowanie: ø9.85 mm.
✔️Normy:
✅Zgodna z normą: DIN-EN 22 568.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO (6g).
