NARZYNKA M20 GWINT M20x2.00 METRYCZNA GWINTOWNIK
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

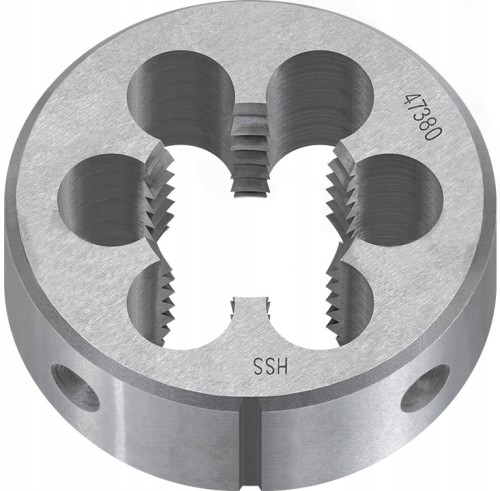

Narzynka metryczna M20x2.0:
Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.
Specyfikacja techniczna:
- marka: Horn / Artpol.
- typ gwintu: metryczny zwykły prawoskrętny.
- twardość: 60°HRc (+/-1°).
- nakrój: 1.75P.
- zarys gwintu: kąt 60°.
- materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø45x14mm.
Wymiary (rysunek techniczny):
- nacinany gwint (d1): M20.
- skok gwintu (P) - 2,0 mm.
- średnica zewnętrzna (d2): 45 mm.
- grubość narzynki (h1): 14 mm.
- otwory wiórowe (W): 6.
- zalecana średnica wałka pod gwintowanie: ø19.82 mm.
Normy:
- Zgodna z normą: DIN-EN 22 568.
- norma gwintu: ISO DIN-13.
- tolerancja gwintu: ISO (6g).
Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych aukcjach.
