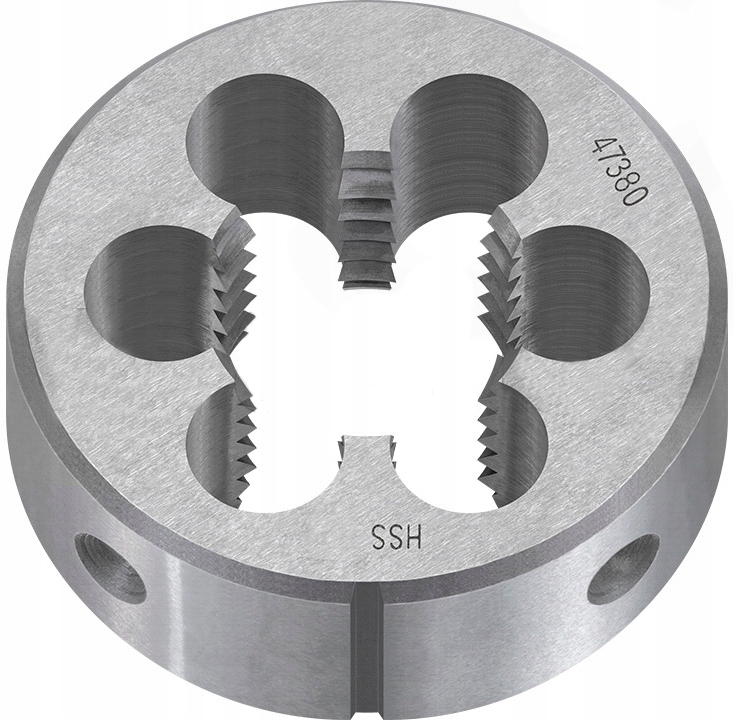

NARZYNKA M24 GWINT M24x1.50 METRYCZNA GWINTOWNIK
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Narzynka metryczna M24x1.50:
Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.
Specyfikacja techniczna:
- marka: Horn / Artpol.
- typ gwintu: metryczny zwykły prawoskrętny.
- twardość: 60°HRc (+/-1°).
- nakrój: 1.75P.
- zarys gwintu: kąt 60°.
- materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø55x16mm.
Wymiary (rysunek techniczny):
- nacinany gwint (d1): M24.
- skok gwintu (P) - 1,50 mm.
- średnica zewnętrzna (d2): 55 mm.
- grubość narzynki (h1): 16 mm.
- otwory wiórowe (W): 6.
- zalecana średnica wałka pod gwintowanie: ø23.85 mm.
Normy:
- Zgodna z normą: DIN-EN 22 568.
- norma gwintu: ISO DIN-13.
- tolerancja gwintu: ISO (6g).
