NARZYNKA M7 HSS GWINT M7x0.75 METRYCZNA GWINTOWNIK
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

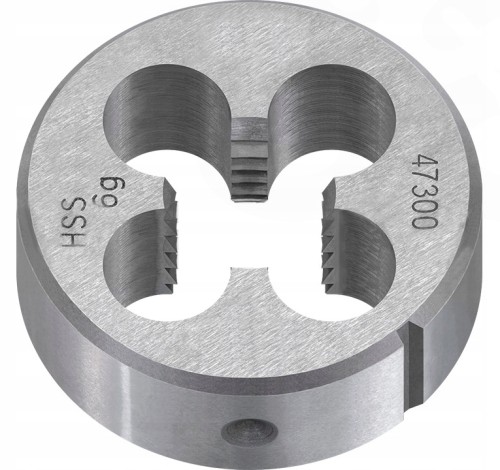

Narzynka metryczna M7x0.75:
Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.
✔️Specyfikacja techniczna:
- marka: Horn.
- typ gwintu: metryczny zwykły prawoskrętny.
- twardość: 60°HRc (+/-1°).
- nakrój: 1.75P.
- zarys gwintu: kąt 60°.
- materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø25x9mm.
✏️Wymiary (rysunek techniczny):
- nacinany gwint (d1): M7.
- skok gwintu (P) - 0.75 mm.
- średnica zewnętrzna (d2): 25 mm.
- grubość narzynki (h1): 9 mm.
- otwory wiórowe (W): 4.
- zalecana średnica wałka pod gwintowanie: ø6.88 mm.
✔️Normy:
✅Zgodna z normą: DIN-EN 22 568.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO (6g).
Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych aukcjach.
